केपी18068ईएसपीए

पीएफ>0.7, पांच पूर्ण उच्च वोल्टेज रैखिक एलईडी डिमिंग चिप

KP18068ESPA एक उच्च परिशुद्धता पांच-तरफ़ा पूर्ण वोल्टेज एलईडी रैखिक स्थिर वर्तमान डिमिंग चिप है, जो IEC-61000-3-2:2020 विनिर्देश की आवश्यकताओं को पूरा कर सकता है। I2C (इंटर-इंटीग्रेटेड-सर्किट बस) इंटरफ़ेस का उपयोग पांच धाराओं के आकार को स्वतंत्र रूप से सेट करने के लिए किया जा सकता है, और विभिन्न डिमिंग मोड का समर्थन करता है। सीडब्ल्यू चैनल एनालॉग डिमिंग मोड है, आरजीबी चैनल एनालॉग डिमिंग और चॉपर डिमिंग मोड का समर्थन करता है, और प्रत्येक चैनल विभिन्न अवसरों में डिमिंग आवश्यकताओं को पूरा करने के लिए 1024 ग्रे लेवल डिमिंग का समर्थन करता है।

KP18068ESPA का CW सर्किट 500V का सामना कर सकता है, और हाई वोल्टेज लैंप बार को चलाने के लिए सीधे AC इनपुट द्वारा संचालित किया जा सकता है, अधिकतम करंट 77.5mA है; RGB सर्किट उच्च वोल्टेज RGB रैखिक निरंतर धारा को पूरा करने के लिए वोल्टेज 500V, अधिकतम धारा 48mA का सामना करता है। KP18068 में उच्च निरंतर वर्तमान सटीकता और 0.1% डिमिंग गहराई का लाभ है।

KP18068ESPA एकीकृत लाइन वोल्टेज मुआवजा फ़ंक्शन, मुआवजा बिंदु और मुआवजा ढलान में रेटिंग चयन फ़ंक्शन है, जो अतिरिक्त उपकरणों के बिना उच्च और निम्न वोल्टेज निरंतर बिजली आवश्यकताओं को आसानी से पूरा कर सकता है। साथ ही, एक एकीकृत ओवरहीटिंग सुरक्षा फ़ंक्शन भी है, जब चिप का तापमान ओवरटेम्परेचर सुरक्षा बिंदु से अधिक हो जाता है, तो सिस्टम स्थिरता सुनिश्चित करने के लिए चिप स्वचालित रूप से आउटपुट करंट को कम कर देगा।

मुख्य विशेषता

• IEC-61000-3-2:2020 विनिर्देश आवश्यकताओं को पूरा करें

• पांच रूट डिमिंग

• I2C बुद्धिमान डिमिंग को नियंत्रित करता है, एक साथ पांच कार्यों का समर्थन करता है

• RGB चैनल वोल्टेज 500V, अधिकतम करंट 48mA

• CW चैनल वोल्टेज 500V, अधिकतम करंट 77.5mA का सामना करता है

• सिंगल चैनल 1024 ग्रे लेवल डिमिंग, डिमिंग गहराई 0.1%

• चिप्स के बीच ±5% निरंतर वर्तमान आउटपुट सटीकता

• अल्ट्रा-लो स्टैंडबाय बिजली की खपत <20mW

• एकीकृत इनपुट लाइन वोल्टेज मुआवजा

• आरजीबी चैनल चॉपर डिमिंग और एनालॉग डिमिंग दोनों का समर्थन करता है

• एकीकृत 500V उच्च वोल्टेज बिजली आपूर्ति सर्किट

• एकीकृत अति ताप संरक्षण (ओटीपी)

• पैकेज प्रकार ESSOP-10L

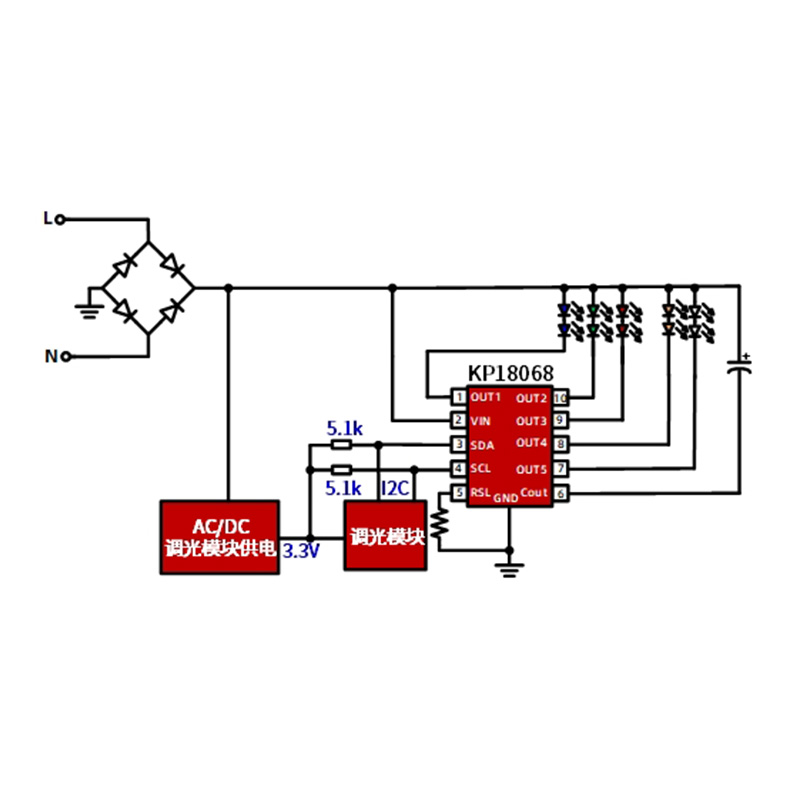

ठेठ आवेदन

• एलईडी स्मार्ट बल्ब लाइट

• अन्य एलईडी बुद्धिमान प्रकाश व्यवस्था, आदि
