केपी15052एसपीए

उच्च प्रदर्शन, कम लागत वाला ऑफ-लाइन पीडब्लूएम नियंत्रण पावर स्विच

KP15052SPA श्रृंखला सरल परिधीय सर्किट और कम घटकों के साथ ऑफ-लाइन कम-पावर स्टेप-डाउन अनुप्रयोगों के लिए एक उच्च-प्रदर्शन, कम लागत वाला PWM नियंत्रित पावर स्विच है। साथ ही, अंतर्निर्मित उच्च वोल्टेज MOSFETs सिस्टम की वृद्धि सहनशीलता में सुधार कर सकते हैं।

पारंपरिक PWM नियंत्रकों के विपरीत, KP15052SPA में कोई निश्चित क्लॉक ड्राइव MOSFETs नहीं है, और सिस्टम की स्विचिंग आवृत्ति को लोड के अनुसार स्वचालित रूप से समायोजित किया जा सकता है। साथ ही, चिप मल्टी-मोड पीडब्लूएम नियंत्रण तकनीक को अपनाती है, जो परिधीय सर्किट डिजाइन को प्रभावी ढंग से सरल बनाती है, रैखिक समायोजन दर और लोड समायोजन दर में सुधार करती है, और सिस्टम कार्य में श्रव्य शोर को समाप्त करती है। इसके अलावा, आंतरिक पीक करंट डिटेक्शन थ्रेशोल्ड को वास्तविक लोड स्थिति के अनुसार स्वचालित रूप से समायोजित किया जा सकता है, जो नो-लोड स्थिति में स्टैंडबाय बिजली की खपत को प्रभावी ढंग से कम कर सकता है।

KP15052SPA सेल्फ-रिकवरी के साथ संपूर्ण सुरक्षा कार्यों को एकीकृत करता है: VDD अंडरवोल्टेज सुरक्षा, चक्र दर चक्र वर्तमान सीमा, आउटपुट ओवरवॉल्टेज सुरक्षा, ओवरहीट सुरक्षा, ओवरलोड सुरक्षा और VDD ओवरवॉल्टेज सुरक्षा।

मुख्य विशेषता

• एकीकृत 500V उच्च वोल्टेज MOSFET और उच्च वोल्टेज स्टार्ट सर्किट

• हल्के लोड शोर को अनुकूलित करें और सिस्टम की हस्तक्षेप-विरोधी क्षमता में सुधार करें

• मल्टी-मोड नियंत्रण, कोई ध्वनि कार्य नहीं

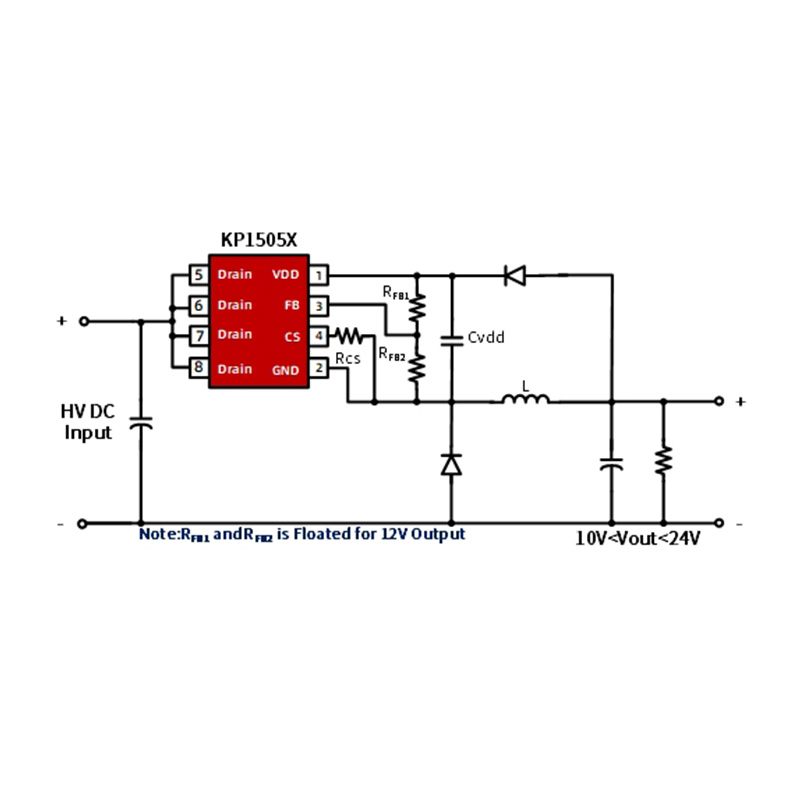

• स्टेप-डाउन और स्टेप-डाउन टोपोलॉजी का समर्थन करता है

• डिफ़ॉल्ट 12V आउटपुट (एफबी फ़ुट सस्पेंशन)

• स्टैंडबाय बिजली की खपत <50mW

• अच्छी रैखिक समायोजन दर और लोड समायोजन दर

• एकीकृत सॉफ्ट स्टार्ट सर्किट

• आंतरिक सुरक्षा कार्य:

• अधिभार संरक्षण (ओएलपी)

• चक्र वर्तमान सीमा (ओसीपी)

• आउटपुट ओवरवॉल्टेज संरक्षण (ओवीपी)

• वीडीडी ओवरवॉल्टेज, अंडरवोल्टेज और वोल्टेज क्लैंप सुरक्षा

• इनकैप्सुलेशन प्रकार SOP-8
