केपी201एलजीए

एकीकृत निरंतर वर्तमान फ़ंक्शन, ऑफ-लाइन वर्तमान मोड पीडब्लूएम नियंत्रक

KP201LGA एक उच्च प्रदर्शन वाला PWM नियंत्रक है जिसे ऑफ-लाइन फ्लाईबैक बिजली आपूर्ति के लिए डिज़ाइन किया गया है।

सार्वभौमिक प्राथमिक निरंतर वर्तमान नियंत्रण प्रौद्योगिकी के साथ एकीकृत, चिप आंतरायिक मोड और निरंतर मोड का समर्थन कर सकता है, जो निरंतर वर्तमान आउटपुट के साथ पृथक बिजली आपूर्ति अनुप्रयोगों के लिए उपयुक्त है।

KP201LGA में ईएमआई प्रदर्शन को अनुकूलित करने के लिए बफ़िंग के साथ एक आंतरिक उच्च परिशुद्धता 65kHz स्विचिंग फ़्रीक्वेंसी ऑसिलेटर है। चिप ग्रीन एनर्जी सेविंग मोड और बर्प मोड में काम करती है, और 75mW से कम की स्टैंडबाय बिजली खपत प्राप्त कर सकती है।

KP201LGA पूर्ण सुरक्षा सुविधाओं को एकीकृत करता है, जिसमें शामिल हैं: VDD अंडरवोल्टेज प्रोटेक्शन (UVLO), VDD ओवरवॉल्टेज प्रोटेक्शन (OVP), चक्र दर चक्र वर्तमान सीमा, शॉर्ट सर्किट प्रोटेक्शन (SCP), ओवरलोड प्रोटेक्शन (OLP), ओवरहीट प्रोटेक्शन, सॉफ्ट स्टार्ट, VDD क्लैंपिंग और सीएस पिन खुली सुरक्षा।

मुख्य विशेषता

• रुक-रुक कर मोड, मूल किनारे निरंतर चालू प्रौद्योगिकी के निरंतर मोड का समर्थन कर सकता है

• ±5% निरंतर वर्तमान सटीकता; ±1% निरंतर दबाव सटीकता

• स्टैंडबाय बिजली की खपत <75mW

• 65kHz स्विचिंग आवृत्ति तय की गई

• ग्रीन पावर सेविंग मोड और हिचकी मोड काम करते हैं

• अल्ट्रा-लो स्टार्टिंग और ऑपरेटिंग करंट

• ईएमआई को अनुकूलित करने के लिए एकीकृत जिटर फ़ंक्शन

• आंतरिक ढलान मुआवजे के साथ एकीकृत वर्तमान मोड नियंत्रण

• एकीकृत लाइन वोल्टेज और अधिष्ठापन मुआवजे के साथ लगातार चालू प्रौद्योगिकी

• स्व-पुनर्प्राप्ति मोड के साथ एकीकृत सुरक्षा:

• वीडीडी अंडरवोल्टेज प्रोटेक्शन (यूवीएलओ)

• वीडीडी ओवरवॉल्टेज प्रोटेक्शन (ओवीपी)

• ज़्यादा गरम होने से सुरक्षा (ओटीपी)

• चक्र दर चक्र वर्तमान सीमा

• अधिभार संरक्षण (ओएलपी)

• शॉर्ट सर्किट संरक्षण (एससीपी)

• फ्रंट ब्लैंकिंग (एलईबी)

• सीएस पिन ओपन सर्किट सुरक्षा

• पैकेज प्रकार SOT23-6L

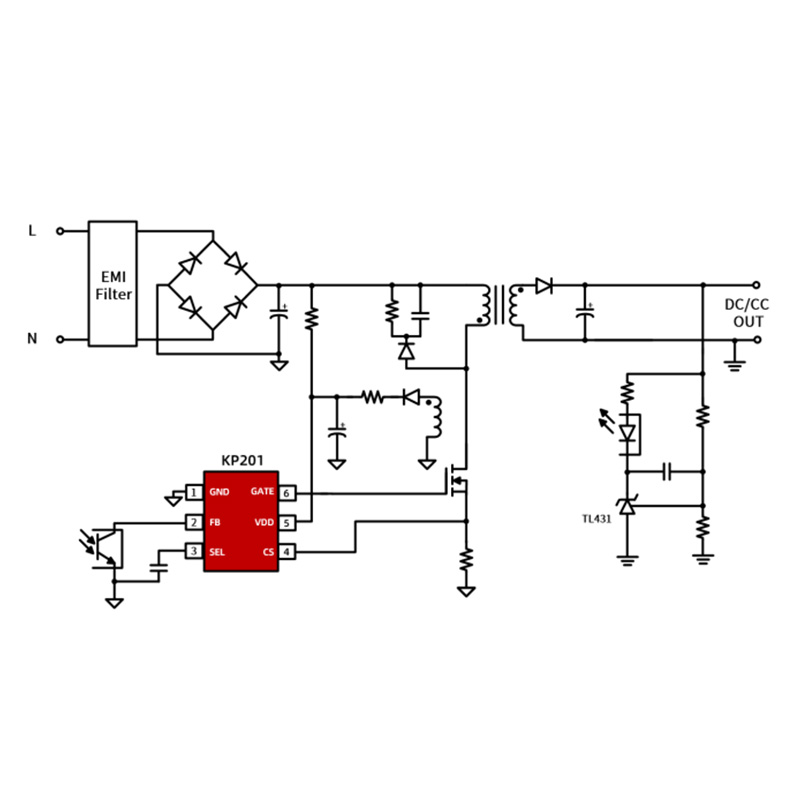

ठेठ आवेदन

• चार्जर और एडाप्टर

• मोटर ड्राइव बिजली की आपूर्ति
