केपी2801एसजीए

उच्च प्रदर्शन, अर्ध-गुंजयमान बूस्टर प्रकार निरंतर वोल्टेज पावर फैक्टर सुधार नियंत्रक

KP2801SGA एक उच्च-प्रदर्शन, अर्ध-अनुनाद (QR) बूस्ट प्रकार (बूस्ट) निरंतर वोल्टेज पावर फैक्टर सुधार (PFC) नियंत्रक है। चिप क्रिटिकल ऑन-मोड (सीआरएम) और डिसकंटेंटियस ऑन-मोड (डीसीएम) में अनुकूल रूप से काम करती है। जब चिप सीआरएम में काम करती है तो पूरा लोड; जब लोड कम हो जाता है, तो चिप डीसीएम में काम करती है, और सिस्टम दक्षता में सुधार के लिए कार्य आवृत्ति कम हो जाती है। सीआरएम/डीसीएम नियंत्रण एल्गोरिदम और इनपुट लाइन वोल्टेज फीडफॉरवर्ड मुआवजे को अनुकूलित करके, चिप आसानी से उच्च पावर फैक्टर (पीएफ) और कम इनपुट हार्मोनिक्स (टीएचडी) प्रदर्शन प्राप्त कर सकती है, भले ही चिप डीसीएम में संचालित हो। इसके अलावा, चिप बर्स्ट मोड के माध्यम से प्रकाश-लोड दक्षता में और सुधार करता है और सिस्टम स्टैंडबाय हानि को काफी कम करता है।

KP2801SGA बिल्ट-इन हाई वोल्टेज स्टार्ट और पावर सप्लाई सर्किट, बाहरी बिजली आपूर्ति के बिना तेजी से स्टार्ट और पावर फ़ंक्शन प्राप्त कर सकता है। इसके अलावा, सहायक वाइंडिंग्स के बिना डीगॉसिंग डिटेक्शन तकनीक सिस्टम डिजाइन को सरल बनाती है और उत्पादन लागत को कम करती है।

KP2801SGA पूरी तरह से सुरक्षा सुविधाओं के साथ एकीकृत है, जिसमें शामिल हैं: VDD अंडरवोल्टेज प्रोटेक्शन (UVLO), VDD ओवरवोल्टेज प्रोटेक्शन (VDD OVP), इनपुट अंडरवोल्टेज प्रोटेक्शन (BOP), आउटपुट अंडरवोल्टेज प्रोटेक्शन (UVP), दो-चरण आउटपुट ओवरवोल्टेज प्रोटेक्शन (OVP), साइकिल बाय साइकिल करंट लिमिट (ओसीपी), असामान्य ओवरकरंट प्रोटेक्शन (एओसीपी), ओवरहीट प्रोटेक्शन (ओटीपी) और पिन ओपन शॉर्ट सर्किट प्रोटेक्शन।

मुख्य विशेषता

• अंतर्निहित 700V उच्च-वोल्टेज बिजली आपूर्ति सर्किट, प्रारंभ समय <200ms

• हल्के भार दक्षता अनुकूलन और स्टैंडबाय हानि अनुकूलन

• पावर फैक्टर >0.95, टीएचडी<8%

• हल्का लोड THD अनुकूलन

• गतिशील प्रदर्शन अनुकूलन

• सिंगल वाइंडिंग इंडक्शन का समर्थन करें

• अंतर्निहित ±2% (@Tj=25℃) निरंतर वोल्टेज संदर्भ वोल्टेज

• इनकैप्सुलेशन प्रकार SOP-8

• आंतरिक सुरक्षा कार्य:

• वीडीडी ओवरवॉल्टेज/अंडरवोल्टेज सुरक्षा (वीडीडी ओवीपी/यूवीएलओ)

• इनपुट अंडरवोल्टेज प्रोटेक्शन (बीओपी)

• आउटपुट अंडरवोल्टेज सुरक्षा (यूवीपी)

• दो-चरणीय आउटपुट ओवरवॉल्टेज प्रोटेक्शन (OVP)

• चक्र वर्तमान सीमा (ओसीपी)

• असामान्य ओवरकरंट सुरक्षा (एओसीपी)

• ज़्यादा गरम होने से सुरक्षा (ओटीपी)

• पिन ओपन शॉर्ट सर्किट सुरक्षा

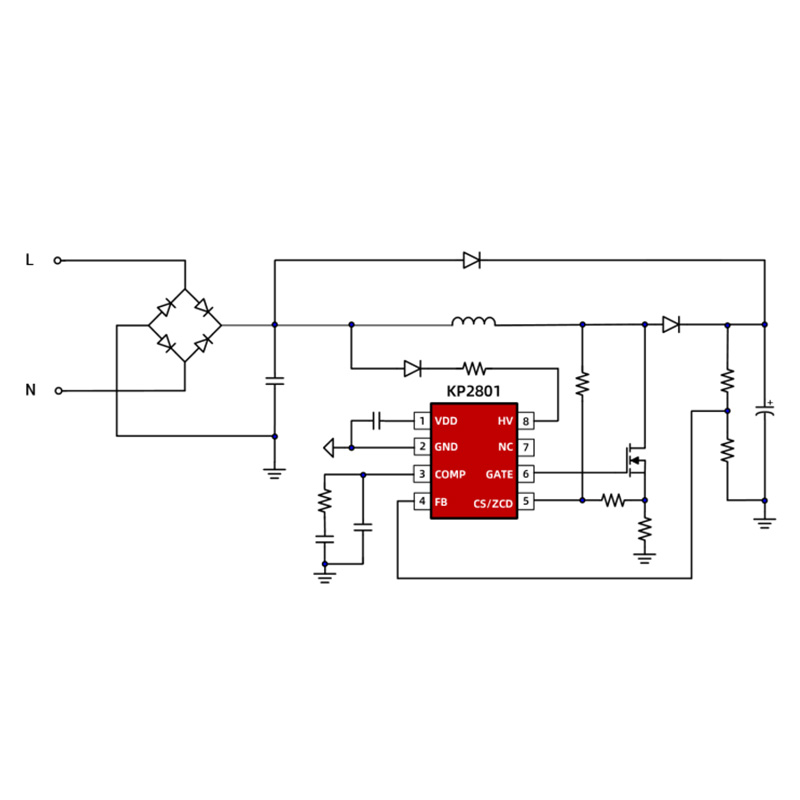

विशिष्ट अनुप्रयोग

• एलईडी लाइटिंग बिजली की आपूर्ति और एडाप्टर बिजली की आपूर्ति
