KP3111LGA

उच्च प्रदर्शन, कम लागत वाला ऑफ-लाइन पीडब्लूएम पावर स्विच

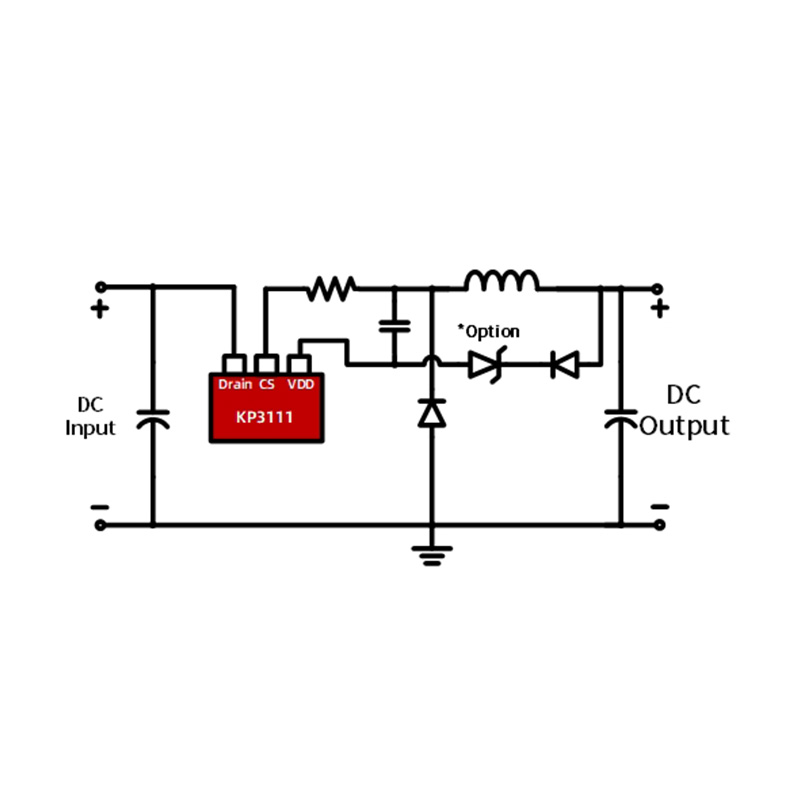

KP3111LGA स्टेप-डाउन और स्टेप-डाउन सर्किट के लिए एक गैर-पृथक, अत्यधिक एकीकृत और कम लागत वाला PWM पावर स्विच है।

KP3111LGA 500V उच्च वोल्टेज MOSFET के साथ एक उच्च वोल्टेज एकल वेफर प्रक्रिया का उपयोग करता है और उसी वेफर पर एकीकृत पीक करंट मोड को स्विच करके नियंत्रित नियंत्रक होता है। पूर्ण वोल्टेज इनपुट रेंज में उच्च परिशुद्धता 5V डिफ़ॉल्ट आउटपुट की गारंटी है। चिप के अंदर, ऑसिलेटर आवृत्ति को बफ़िंग फ़ंक्शन के साथ 31kHz पर तय किया गया है, जो आउटपुट पावर सुनिश्चित करने की स्थिति के तहत ईएमआई प्रभाव को अनुकूलित करता है। वहीं, चिप को भारी और भारी लोड मोड के साथ डिजाइन किया गया है, जो 50mW से कम की स्टैंडबाय बिजली खपत आसानी से प्राप्त कर सकता है।

KP3111LGA संपूर्ण सुरक्षा कार्यों को एकीकृत करता है: VDD अंडरवोल्टेज सुरक्षा, चक्र दर चक्र वर्तमान सीमा, ज़्यादा गरम सुरक्षा, अधिभार सुरक्षा और शॉर्ट सर्किट सुरक्षा।

मुख्य विशेषता

• उच्च परिशुद्धता 5V डिफ़ॉल्ट आउटपुट

• एकीकृत 500V उच्च वोल्टेज MOSFET और उच्च वोल्टेज स्टार्ट सर्किट

• कम सिस्टम लागत

• हिरन और लिफ्ट सर्किट का समर्थन करें

• पीक करंट मोड नियंत्रण को स्विच करना

• अल्ट्रा-लो स्टैंडबाय बिजली की खपत 50mW से कम

• अल्ट्रा-लो ऑपरेटिंग करंट, छोटे वीडीडी कैपेसिटेंस का समर्थन करता है

• बफ़ेटिंग फ़ंक्शन के साथ एकीकृत 31KHz ऑसिलेटर

• एकीकृत सॉफ्ट स्टार्ट सर्किट

• एकीकृत सुरक्षा सुविधाएँ:

• अधिभार संरक्षण (ओएलपी)

• ज़्यादा गरम होने से सुरक्षा (ओटीपी)

• चक्र वर्तमान सीमा (ओसीपी)

• फ्रंट ब्लैंकिंग (एलईबी)

• वीडीडी अंडरवोल्टेज सुरक्षा

• पैकेज प्रकार SOP-8, TO-92 और SOT23-3L

विशिष्ट अनुप्रयोग

• छोटे घरेलू उपकरणों के लिए बिजली की आपूर्ति

• सहायक विद्युत आपूर्ति
